一、装置概述

DH-5240J高压电缆故障预警及行波定位装置是专为电力系统、大电力用户、厂矿企业等用户设计的智能化装置。针对高压电缆运行环境恶劣、故障原因复杂、故障排除费时费力的问题，装置采集故障时电缆芯线高频暂态信号、屏蔽层放电电流等信号，实时监测电缆运行状态，提供电缆短路故障监测、接地故障选线、行波原理故障定位、屏蔽层环流监测等功能，为电缆故障运维和检修提供可靠依据。

二、功能介绍

2.1 电缆短路故障及接地故障行波测距功能

u 高速采集电缆短路产生的零序电流行波信号，支持单端和双端行波测距原理。

u 最大支持电缆长度大于20km，测距精度优于10m，测距死区小于10m。

2.2 局放监测和绝缘故障预警功能

u 高频采样屏蔽层泄露电流，采样速度40MB/秒，监测灵敏度30PC。

u 根据现场情况整定综合告警策略，能在电缆出线绝缘故障但跳闸断电前，发出绝缘故障预警信号。

2.3 电缆屏蔽层环流监测功能

u 采集屏蔽层环流，采集速度10KB/秒，测量范围0~300A。

u 可设置告警门槛定值，当屏蔽层环流满足定值要求后，发出故障告警信号。

2.4 小电流接地选线功能

u 具备多种算法的小电流接地选线功能，适应中性点接地、不接地和经消弧线圈接地等多种形式。

u 最大支持电缆长度大于20km，接地电阻0~1000欧。

2.5 波形回放功能

支持高频行波信号、低频电流电压信号波形的存储和回放，存储次数大于2000次。

三、技术参数

3.1 监测电缆数

u 集中式：最大64条，每个采集单元支持8条电缆监测。

3.2 每个采集单元输入信号

u 8条电缆工频零序二次电流，采集速度50KB/秒。

u 8条电缆屏蔽层环流，采集速度100KB/秒。

u 8条电缆屏蔽层高频局放电流，采集速度40MB/秒。

u 8条电缆高频零序行波电流或行波电压，采集速度40MB/秒。

3.3 故障选线准确率： 大于99%。

3.4 故障预警准确率： 大于95%。

3.5 测距算法： 单端行波测距算法及双端行波测距算法。

3.6 故障测距精度： 线路总长度的1‰加±10m误差。

3.7 故障测距盲区： 10米。

3.8 同步对时精度： 小于16ns。

3.9 系统通信方式： RJ45网口。

3.10 通信规约： IEC61850，国网104。

3.11 供电： 直流220V/110V。

3.12 工作环境温度： -10℃～+55℃。

3.13 在线安全运行： 大于80000小时。

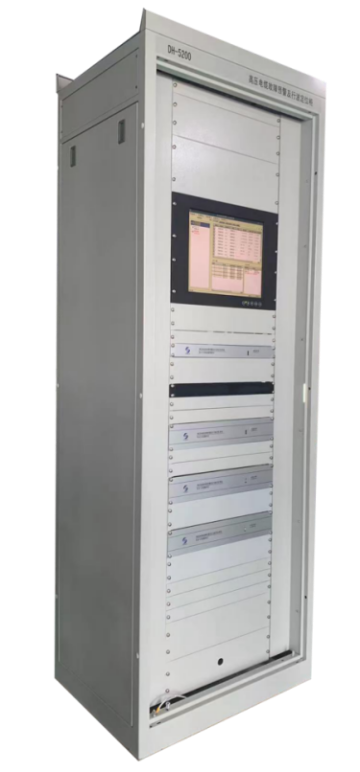

四、外观图
