DWJ-2000系列无线测温系统

一、产品概述

DWJ-2000系列无线测温管理装置，将开关柜无线测温本地显示和开关柜温湿度控制合二为一，可实时有效地监测高压开关柜插接触头、室内（户外）隔离刀闸触头、电缆线出线接头、主变引线连接头等部位温度的变化情况，当被监测部位的温度超过预告警温度值时，自动报警，运行单位及时采取适当的措施，避免由于温度升高而引起设备故障，保障电网安全运行。

二、产品功能

1、报警功能

在一组传感器中有一路达到告警点时就要报警，可以人工设置告警点，报警方式为“声、光”报警。

2、液晶显示功能

屏采用高分辨率液晶屏，能清楚准确显示出每个测温装置传来的温度数值，有好的人机界面，汉字显示，能够对历史报警数据进行查询，对一些基本的参数进行整定，能够更好的人机对话，方便用户查询和操作。

3、历史报警数据查询功能

无线接收管理终端将无线测温装置数据处理后通过RS232/RS485传至本地计算机进行管理，并定时存储于数据库，根据用户设置的周期对实时数据中相应点进行记录，形成历史数据库，当发现温度报警时，可进入数据库查询相应报警记录。

4、历史报警时间查询功能

当出现报警时，可查询数据库中的报警起始时间记录，方便测评及维护。

5、温湿度监控功能

可选配温湿度传感器，对开关柜内温湿度进行实时监测。当柜内温湿度值超过定值时，启动风扇或加热器，避免因温度过高或湿度过大对开关柜的正常运行造成危害，避免事故的发生。

6、泄漏电流监测功能

对柜内敷设的电缆头屏蔽层泄漏电流进行在线监测，可实时检测并显示泄漏电流的大小，对电缆绝缘程度做出分析、判断，达到报警线值时，实施报警数据上传。

7、通讯功能

RS485接口，电脑软件或者其他综保设备可以通过该接口采集温度及湿度信号实现集中显示控制。

三、产品的特点

1、响应速度快、故障告警时间＜1s。

2、无线测温装置能够实现宽范围的温度（-40℃~300℃）

3、无线测温装置适应宽范围的电流要求3A~4000A。

4、无线测温装置和接收管理终端之间采用无线通信方式，能有效提高系统的安全性能，通信距离室外300M、室内60M。能满足各种监测点的安装需求。

5、无线接收管理终端在有效无线接收范围内可同时管理多达350个DWJ系列无线测温装置。

6、抗干扰能力好，电磁辐射小，故可不考虑对自动化装置的影响。

7、后台通讯方式灵活，配有RA232、RS485通信接口（可选屏蔽双绞线、光纤）或以太网。

8、供电方式多样：无源供电，电池供电，无源供电+电池联合供电。

四、技术参数

五、管理装置外观尺寸图

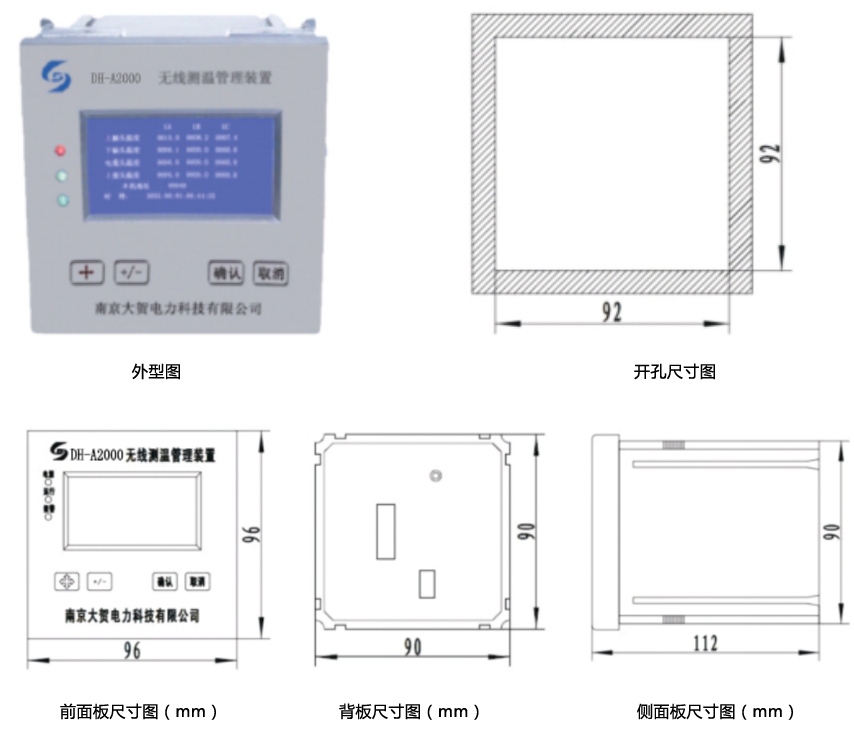

（1）DH-A2000无线测温管理装置外型图及开孔尺寸图

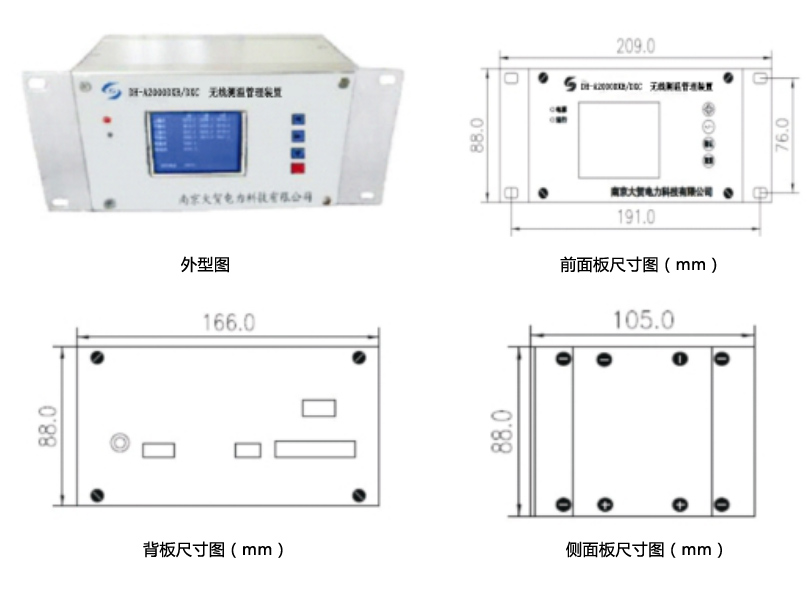

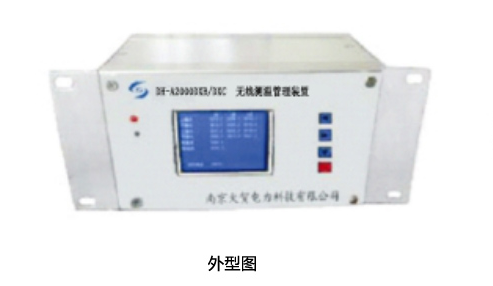

（2）DH-A2000DXB/DXC 测温管理装置外型图及尺寸图
