一、装置概述
DH-5220J高压电缆故障预警及行波定位装置是专为电力系统、大电力用户、厂矿企业等用户设计的智能化装置。针对高压电缆运行环境恶劣、故障原因复杂、故障排除费时费力的问题，装置采集故障时电缆芯线高频暂态信号、屏蔽层放电电流等信号，实时监测电缆运行状态，提供电缆短路故障监测、接地故障选线、行波原理故障定位、屏蔽层环流监测等功能，为电缆故障运维和检修提供可靠依据。
实时监测：内置在线电缆绝缘监测功能，实时局放、环流等电气量，反映电缆绝缘层老化、损坏及接头放电情况，提供故障预警信号。
测距功能：对故障和放电时产生的电流行波信号进行采集，综合采用行波法、暂态法、稳析法对故障点进行精确定位，选线准确率≥95%，测距精度20m，最大支持电缆长度大于10km。
提前预警：灵敏度、分辨率的监测系统，能够对电缆绝缘故障前内部不断累积的放电信号进行监测，通过实时对比和历史变化趋势的分析，实现绝缘故障的提前预警。
云端访问：系统支持云端访问，通过任意联网主机即可实时查看电缆在线监测系统运行情况、设备状态及告警信息。
二、功能介绍
2.1 电缆短路故障及接地故障行波测距功能
u 高速采集电缆短路产生的零序电流行波信号，支持单端和双端行波测距原理。
u 最大支持电缆长度大于10km，测距精度优于20m，测距死区小于20m。
2.2 绝缘故障预警功能
u 根据现场情况整定综合告警策略，能在电缆出线绝缘故障但跳闸断电前，发出绝缘故障预警信号。
2.3 电缆屏蔽层环流监测功能
u 采集屏蔽层环流，采集速度10KB/秒，测量范围0~300A。
u 可设置告警门槛定值，当屏蔽层环流满足定值要求后，发出故障告警信号。
2.4 小电流接地选线功能
u 具备多种算法的小电流接地选线功能，适应中性点接地、不接地和经消弧线圈接地等多种形式。
u 最大支持电缆长度大于10km，接地电阻0~1000欧。
2.5 波形回放功能
u 支持高频行波信号、低频电流电压信号波形的存储和回放，存储次数大于2000次。
三、技术特点
3.1 超高速实时采样
u 高达20MB/秒的高速数据采集能力，确保对行波和局放脉冲的高分辨力和采集精度。
3.2 故障定位预警
u 通过高速、无死区的数据采集技术及高精度行波传感器，提供可信的故障预警和定位信息。
3.3 暂态/稳态双通道同步记录
u 具备局放图谱监视和历史趋势图监测功能，记录时间间隔不大于1分钟，连续记录时间不小于一年。
3.4 在线数字滤波
u 可在线设置多个局放信号频带，高效滤除特定频段干扰信号。
3.5 高度集成的采集单元
u 采用标准2U高度的19英寸结构，集成8条电缆的行波检测、局放检测、接地选线、环流检测等功能，满足煤矿等矿业公司出线多、成本控制严格的需求。

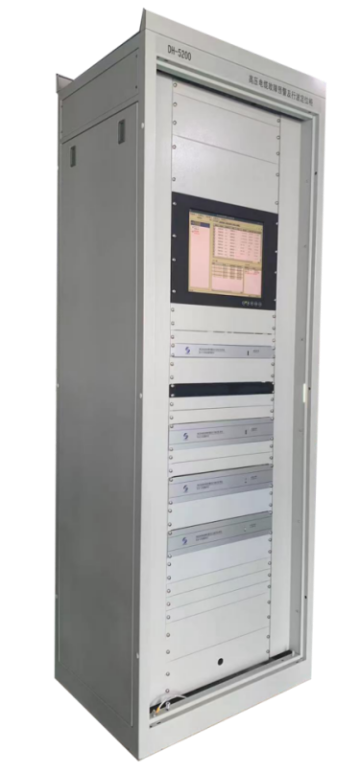

四、外观图
