一、装置概述
DH-5240F高压电缆故障预警及行波定位装置是专为电力系统、大电力用户、厂矿企业等用户设计的智能化装置。针对高压电缆运行环境恶劣、故障原因复杂、故障排除费时费力的问题，装置采集故障时电缆芯线高频暂态信号、屏蔽层放电电流等信号，实时监测电缆运行状态，提供电缆短路故障监测、接地故障选线、行波原理故障定位、屏蔽层环流监测等功能，为电缆故障运维和检修提供可靠依据。
二、功能介绍
2.1 电缆短路故障及接地故障行波测距功能
u 高速采集电缆短路产生的零序电流行波信号，支持单端和双端行波测距原理。
u 最大支持电缆长度大于20km，测距精度优于10m，测距死区小于10m。
2.2 局放监测和绝缘故障预警功能
u 高频采样屏蔽层泄露电流，采样速度40MB/秒，监测灵敏度30PC。
u 根据现场情况整定综合告警策略，能在电缆出线绝缘故障但跳闸断电前，发出绝缘故障预警信号。
2.3 电缆屏蔽层环流监测功能
u 采集屏蔽层环流，采集速度10KB/秒，测量范围0~300A。
u 可设置告警门槛定值，当屏蔽层环流满足定值要求后，发出故障告警信号。
2.4 小电流接地选线功能
u 具备多种算法的小电流接地选线功能，适应中性点接地、不接地和经消弧线圈接地等多种形式。
u 最大支持电缆长度大于20km，接地电阻0~1000欧。
2.5 波形回放功能
u 支持高频行波信号、低频电流电压信号波形的存储和回放，存储次数大于2000次。
三、技术参数
3.1 监测电缆数
u 分布式：最大256条。其中每个采集单元可支持4条电缆监测，每个系统管理单元后台最多可集成64个采集单元。
3.2每个采集单元输入信号
u 母线3相电压及开口零序电压，采样速度50KB/秒，AD采集精度16BIT，输入范围：0-100V，精度0.5级。
u 4条电缆工频零序电流，采样速度50KB/秒，AD采集精度16BIT，输入范围：0-100A，精度0.5级。
u 4条电缆屏蔽层高频局放电流，采样速度40MB/秒，AD采集精度14BIT，输入范围30pC-10000pC，检测带宽300KHz~20MHz。
u 4条电缆高频行波电流，采样速度40MB/秒，AD采集精度14BIT，输入范围0.1A-200A，精度1级, 检测带宽50KHz~20MHz。

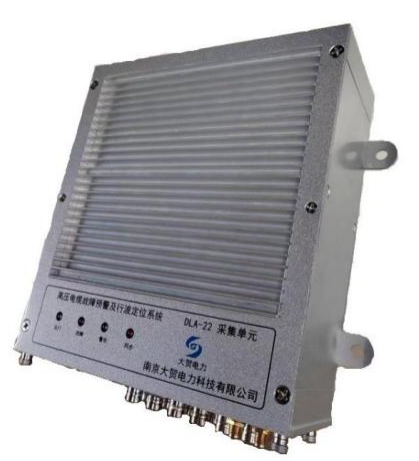

四、外观图
