产品简介
DH-5800主变故障预警装置是一款针对变压器的自动化设备，对主变设备内微弱的局部放电进行在线监测，从而反映主变的绝缘老化状况实现故障预警。该装置还兼具完善的故障录波功能，各项性能指标都达到了国网对专用故障录波器的要求，可以在故障时全方位记录故障波形，给后期故障分析工作提供有力的数据支撑。采用高速数字处理技术、嵌入式实时Linux系统及背插式结构设计，体积小巧，功能强大，性能稳定可靠，使用成本低，适用于各电压等级主变设备。
功能特点
v 采用最先进的设计理念，机箱尺寸仅为标准4U/9英寸，兼顾低功耗和稳定性的同时还能适应不同的安装方式。
v 设备配置8路工频电压通道，8路工频电流通道，8路快速开关量，内置 linux 实时系统，集信号采集、存储、处理、分析等功能于一身，无需配置后台机。
v 可部署云端访问功能，通过便携式工作站或联网主机即可访问装置，查看在线监测数据、历史告警信息、修改定值、下载录波文件，方便运维管理。
v 采样变压器接地线上的高频暂态信号，实时记录放电脉冲波形。通过分析变压器局放的放电量和放电频次，实现对运行状态下变压器绝缘劣化的在线监测。
v 设备高频局放信号采样频率为100MHz，能够监测变压器内部放电时接地回路上时间极短、幅值极小的信号变化，局放监测灵敏度可达50pC。
v 实现局放图谱数据多级存储和暂态/稳态双通道同步记录，具备在线局放实时监视和历史趋势图分析功能。
应用实例
目前该款装置已经在变电站中进行了试应用，形成了成熟的应用方案，从现场应用的情况下，运行状态良好的变压器与存在安全隐患（漏油等）的变压器铁芯接地回路上的高频局放特征有十分显著的区别，从局放信号的幅值、单位时间内放电个数、单位时间内累计放电量几个指标就能有效实现绝缘性能的分析。

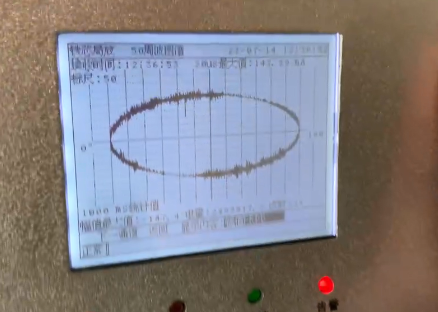

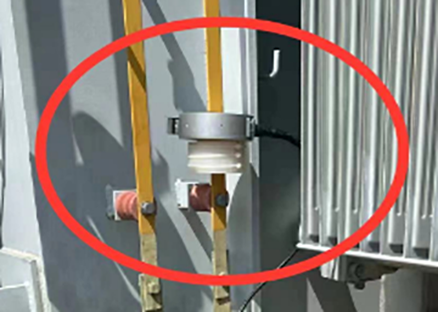

局放传感器安装 变压器局放图谱
性能指标
v 工频电压：接入三相电压及开口零序电压，采样速度100kHz，精度0.5级。
v 工频电流：接入三相电流及零序电流，采样速度100kHz，精度0.5级。
v 高频采样：实时采样速度可达100MHz，精度1级，响应速度ns级。
v 通讯能力：接口丰富，支持多种通讯规约（IEC61850、103/104等）。
v 安装方式：传感器均为开口式，支持不停电安装，通过同轴电缆传输。
